Yeraltı madenleri, patlayıcı gaz, grizu, metan, yanıcı toz ve zararlı ortam havası nedeniyle en yüksek güvenlik önlemlerinin gerekli olduğu çalışma alanları arasında yer alır. Bu alanlarda kullanılan havalandırma ekipmanları yalnızca hava sirkülasyonu sağlamakla kalmaz; aynı zamanda patlama riskinin azaltılması, çalışan güvenliğinin korunması ve üretim sürekliliğinin sağlanması açısından kritik görev üstlenir.

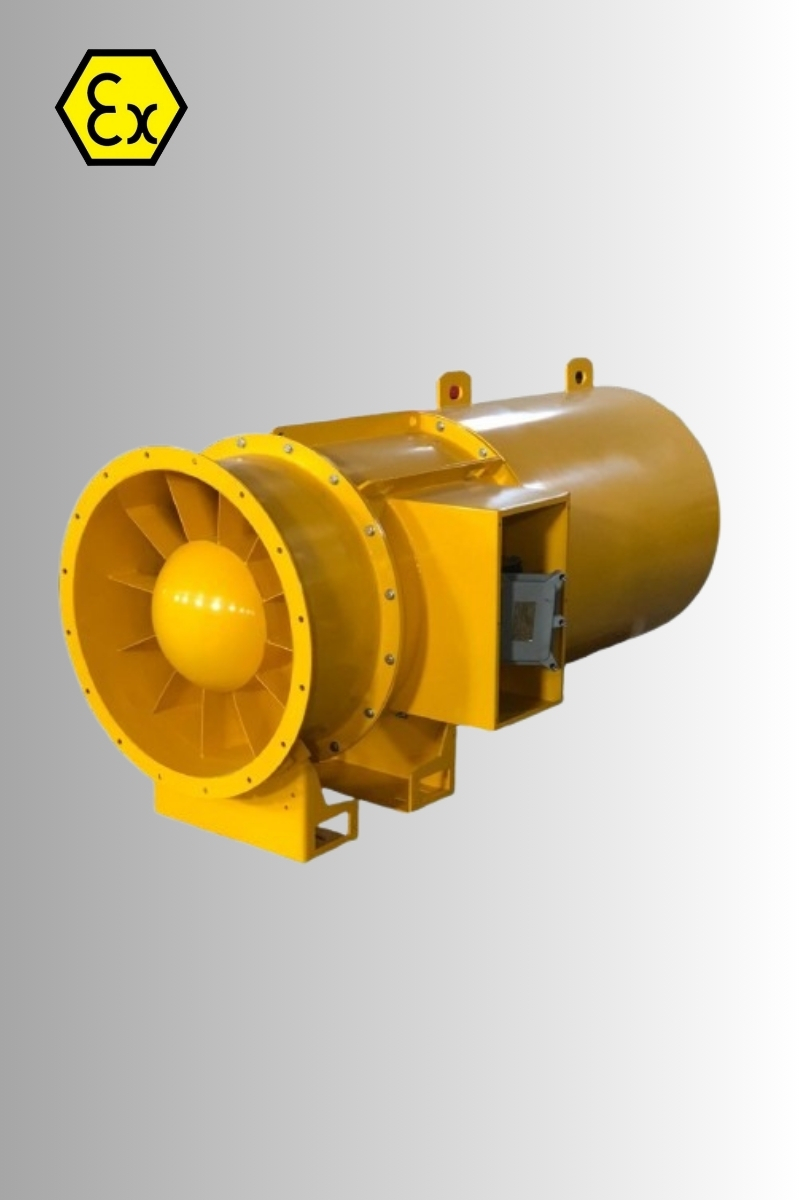

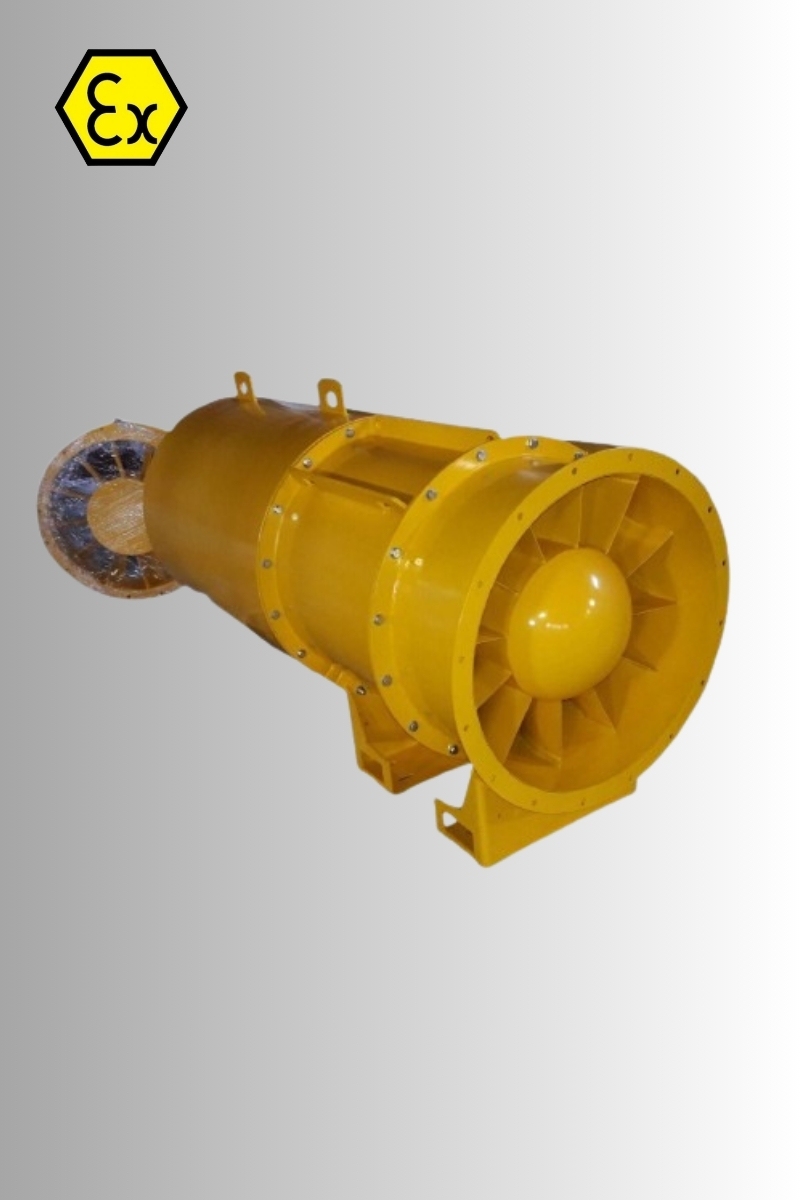

Exproof Zone 0 maden fanı, yüksek riskli patlayıcı atmosferlerde güvenli havalandırma sağlamak amacıyla kullanılan özel tasarımlı, patlama korumalı endüstriyel fan çözümüdür. Bu fanlar; metan, grizu, yanıcı gaz, patlayıcı buhar veya yanıcı toz riski bulunan maden sahalarında güvenli hava akışı oluşturmak için tercih edilir.
Madenlerde havalandırma, iş sağlığı ve güvenliği açısından temel gerekliliklerden biridir. Çalışma ortamında patlama riskinin ve solunabilir toz konsantrasyonunun kontrol altında tutulması, uygun havanın sağlanması ve bu havalandırmanın sürekliliğinin korunması gerekir. Doğal havalandırmanın yeterli olmadığı alanlarda ise mekanik havalandırma sistemleri devreye alınmalıdır.
Exproof Zone 0 maden fanı, patlayıcı atmosfer oluşma ihtimali yüksek olan maden sahalarında gaz tahliyesi, temiz hava beslemesi ve güvenli hava akışı oluşturmak için kullanılır.
Bu fanlar özellikle yeraltı galerilerinde, kör galerilerde, bakım alanlarında, patlatma sonrası gaz tahliyesinde, metan riski bulunan bölgelerde, tali havalandırma noktalarında ve acil durum havalandırma senaryolarında önemli rol oynar.
Standart fanlar, çalışma sırasında elektriksel kıvılcım, mekanik sürtünme, statik elektrik veya sıcak yüzey riski oluşturabilir. Bu riskler patlayıcı gaz veya yanıcı toz bulunan maden ortamlarında ciddi tehlikeye dönüşebilir. Exproof maden fanı ise patlama korumalı motor, kıvılcım oluşturmayacak malzeme yapısı, antistatik komponentler ve uygun sertifikasyonla bu riskleri kontrol altına alacak şekilde tasarlanır.
Zone 0, patlayıcı gaz, buhar veya sis atmosferinin sürekli, uzun süreli ya da sık sık bulunabildiği yüksek riskli alanları ifade eder. Bu nedenle Zone 0 için seçilecek ekipmanlarda çok yüksek güvenlik seviyesi aranır.
Ancak maden uygulamalarında teknik sınıflandırma yalnızca Zone 0 ifadesiyle değerlendirilmez. ATEX sisteminde yeraltı madenleri ve grizu ya da yanıcı toz riski bulunan maden yüzey tesisleri Equipment Group I kapsamında ele alınır. Group I ekipmanlarda M1 ve M2 kategorileri bulunur. M1 kategorisi çok yüksek koruma seviyesini, M2 ise yüksek koruma seviyesini ifade eder.
Bu nedenle “Exproof Zone 0 Maden Fanı” satın alırken yalnızca ürün adındaki Zone 0 ifadesine bakılmamalıdır. Ürünün gerçek ATEX işaretlemesi, maden ortamına uygunluğu, Group I M1/M2 sınıfı, motor koruma yapısı, fan gövdesi, pervane malzemesi ve teknik sertifikaları birlikte incelenmelidir.
Maden fanları, sıradan endüstriyel fanlardan daha ağır çalışma koşullarına göre tasarlanır. Yeraltı madenlerinde dar alan, yoğun toz, nem, gaz birikimi, yüksek çalışma süreleri ve ağır saha koşulları bulunabilir. Bu nedenle kullanılacak fanın yalnızca yüksek debili olması yeterli değildir.
Bir exproof maden fanı, patlama riski bulunan ortamda güvenli çalışabilecek şekilde seçilmelidir. Fanın motoru, gövdesi, kanat yapısı, bağlantı elemanları, kablolaması, şalter sistemi, topraklama yapısı ve hava akışı sırasında oluşabilecek statik elektrik riski teknik olarak değerlendirilmelidir.
Madenlerde metan patlaması, maden havasında belirli oranlarda metan bulunduğunda ve bir tutuşturucu kaynakla karşılaşıldığında gerçekleşebilir. Bu nedenle havalandırma ekipmanının patlayıcı atmosferde tutuşturucu kaynak oluşturmaması büyük önem taşır.
Exproof Zone 0 maden fanı, yüksek patlayıcı atmosfer riski bulunan maden ve tünel uygulamalarında kullanılır.
Başlıca kullanım alanları şunlardır:
Zararlı gaz birikimi oluşabilecek kapalı çalışma alanları.
Maden havalandırma sistemlerinde ana amaç, çalışma alanında güvenli solunabilir hava oluşturmak ve patlayıcı gaz birikimini kontrol altında tutmaktır. Bu nedenle yüksek riskli bölgelerde kullanılacak fanların exproof özellikte olması gerekir.
Exproof maden fanları, ortamda oluşabilecek patlayıcı ve zararlı gazların kontrol altına alınmasında kullanılır.
Maden ortamlarında en kritik risklerden biri metan gazıdır. Bunun yanında karbonmonoksit, karbondioksit, hidrojen sülfür ve patlatma sonrası ortaya çıkabilecek zararlı gazlar da havalandırma ihtiyacını artırır.
Bu fanlar doğrudan gazı “yok etmez”; ortam havasını hareketlendirerek kirli veya riskli havanın tahliye edilmesine, temiz havanın çalışma bölgesine ulaştırılmasına ve patlayıcı gaz birikiminin azaltılmasına yardımcı olur.
Standart fanlar, patlayıcı ortam riski bulunmayan alanlar için tasarlanır. Motor, pervane, gövde, elektrik bağlantısı ve yüzey sıcaklığı açısından exproof koruma prensiplerine göre üretilmez.
Exproof Zone 0 fan veya yüksek riskli patlama korumalı fanlarda ise amaç, fanın kendisinin bir tutuşturucu kaynak haline gelmesini önlemektir. Bu kapsamda motor koruması, fan gövdesi, pervane yapısı, statik elektrik kontrolü, sıcaklık sınıfı, mekanik sürtünme riski ve sertifikasyon büyük önem taşır.
Potansiyel patlayıcı atmosferlerde çalışan fanlarla ilgili EN 14986 standardı, gaz, buhar, sis veya toz içeren ortamlarda kullanılacak fan ünitelerinin tasarım, imalat, test ve işaretleme gerekliliklerini ele alır. Ancak standart kapsamı incelendiğinde, Group I yani maden fanlarının ayrıca özel değerlendirme gerektirdiği görülür.
ATEX Group I, yeraltı madenlerinde ve grizu ya da yanıcı toz riski bulunan maden yüzey tesislerinde kullanılacak ekipmanları ifade eder.
Maden ortamları, klasik sanayi tesislerinden farklı tehlike yapısına sahiptir. Bu nedenle maden fanı seçilirken “Zone 1” veya “Zone 2” gibi genel endüstriyel ifadeler tek başına yeterli olmaz. Ürünün maden ortamına uygun ekipman grubu ve kategori işaretlemesi kontrol edilmelidir.
M1 kategorisi, patlayıcı atmosfer varlığında dahi güvenlik nedeniyle çalışmaya devam etmesi gereken ekipmanlar için çok yüksek koruma seviyesini ifade eder. M2 kategorisi ise patlayıcı atmosfer varlığında enerjisinin kesilmesi gereken yüksek koruma seviyesindeki ekipmanları ifade eder.
Bu nedenle ATEX maden fanı, kullanılacağı ocağın risk analizine ve havalandırma projesine göre değerlendirilmelidir.
Exproof Zone 0 maden fanı seçimi, yalnızca debi değerine göre yapılamaz. Ürünün güvenlik seviyesi, maden sınıfı, motor yapısı ve hava taşıma koşulları birlikte değerlendirilmelidir.
Seçim yapılırken şu kriterler dikkate alınmalıdır:
Bu kriterlerden herhangi birinin yanlış belirlenmesi, fanın teknik olarak uygun görünmesine rağmen sahada güvenli olmamasına yol açabilir.
Exproof Zone 0 maden fanı modelleri, kullanım alanına ve havalandırma ihtiyacına göre farklı yapılarda üretilebilir.
Başlıca model grupları şunlardır:
Her model aynı sahada kullanılmaz. Ana havalandırma fanı ile tali havalandırma fanı farklı görevler üstlenir. Seyyar fan ile sabit fanın teknik gereksinimleri de farklıdır. Bu nedenle Pronaex üzerinden exproof maden fanı seçerken ürün, proje şartlarına göre değerlendirilmelidir.

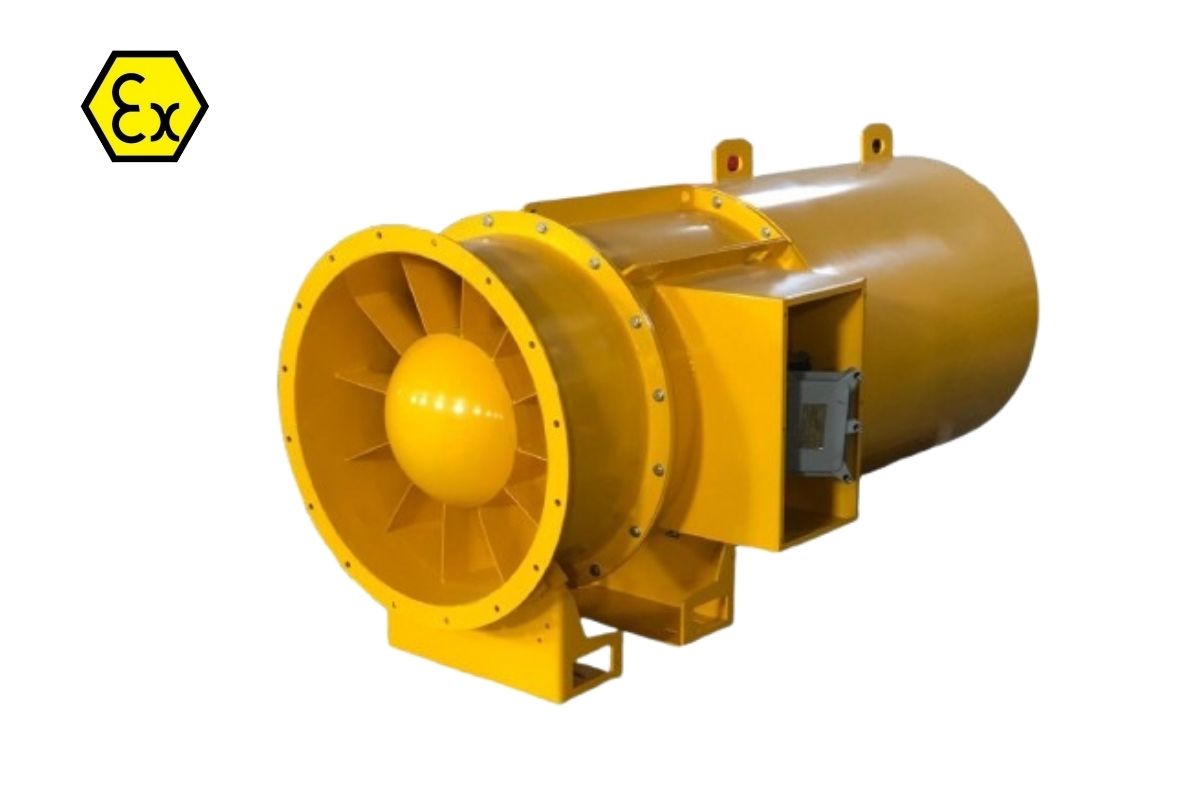

Exproof aksiyel maden fanı, havayı fan ekseni boyunca hareket ettiren ve yüksek debi ihtiyacına cevap veren fan tipidir.
Aksiyel fanlar özellikle galeri havalandırması, tali havalandırma, tünel çalışmaları, kapalı alan hava beslemesi ve hızlı gaz tahliyesi gereken uygulamalarda tercih edilir.
Maden ortamında kullanılacak aksiyel fanın exproof yapıda olması, motor ve pervane sisteminin patlayıcı atmosfer koşullarına uygun seçilmesi gerekir.
Exproof radyal maden fanı, daha yüksek basınç ihtiyacının bulunduğu uygulamalarda tercih edilebilir.
Uzun kanal hatları, yüksek dirençli havalandırma sistemleri, filtreli uygulamalar veya belirli bir noktadan emiş yapılması gereken proseslerde radyal fan yapısı avantaj sağlayabilir.
Bu fanlarda da gövde, motor, kanat yapısı ve sıcaklık sınıfı patlayıcı ortam gerekliliklerine uygun olmalıdır.
Exproof tali havalandırma fanı, ana havalandırma sisteminin ulaşamadığı veya yetersiz kaldığı galeri ve çalışma noktalarında kullanılır.
Kör galeriler, hazırlık çalışmaları, patlatma sonrası gaz tahliyesi ve geçici çalışma alanları tali havalandırma fanlarının en sık kullanıldığı bölgelerdir. Bu fanlar temiz havayı çalışma bölgesine ulaştırabilir veya kirli havayı kontrollü şekilde ortamdan uzaklaştırabilir.
Madenlerde havalandırma planının düzenli hazırlanması, ölçümlerin kaydedilmesi ve sistemin sürekli izlenmesi gerektiği belirtilmektedir. Bu nedenle tali fan seçimi de madenin genel havalandırma planından bağımsız düşünülmemelidir.
Exproof ana havalandırma fanı, yeraltı maden işletmesinin genel hava dolaşımını sağlayan büyük kapasiteli fan sistemidir.
Bu fanlar yüksek debi, sürekli çalışma, sistem güvenliği ve dayanıklılık açısından kritik öneme sahiptir. Ana havalandırma fanının durması, ocak içinde gaz birikimi ve hava kalitesinin bozulması gibi ciddi risklere yol açabilir.
Bu nedenle ana havalandırma fanlarında yedeklilik, enerji sürekliliği, alarm sistemi, bakım planı ve otomasyon entegrasyonu büyük önem taşır.
Bu tip özel fanlarda teknik değerler standart ürün mantığıyla belirlenmez. Her madenin galeri uzunluğu, kesiti, hava ihtiyacı, gaz riski, toz yoğunluğu, kanal direnci ve çalışma senaryosu farklıdır.
Teknik şartname hazırlanırken şu bilgiler netleştirilmelidir:
Bu bilgiler belirlenmeden yalnızca “büyük fan” veya “Zone 0 fan” ifadesiyle doğru ürün seçimi yapılamaz.
Exproof maden fanı fiyatları, ürünün teknik kapasitesine, ATEX sertifikasına, fan tipine, motor gücüne ve kullanım senaryosuna göre değişir.
Fiyatı etkileyen başlıca unsurlar şunlardır:
Bu nedenle Exproof Zone 0 maden fanı fiyatları için net rakam vermek doğru değildir. En sağlıklı fiyatlandırma, saha bilgileri ve teknik ihtiyaçlar belirlendikten sonra yapılır.
Exproof Zone 0 maden fanı satın al sürecinde fiyat kadar teknik uygunluk da önemlidir.
Yanlış fan seçimi, yalnızca performans kaybı oluşturmaz. Patlayıcı atmosfer riski bulunan bir madende yanlış ekipman kullanımı can güvenliğini, tesis güvenliğini ve yasal uygunluğu doğrudan etkiler.
Satın alma öncesinde şu sorular yanıtlanmalıdır:
Pronaex, exproof maden fanı satın alma sürecinde yalnızca ürün tedariğine değil, doğru teknik seçime de odaklanır.
Pronaex, patlayıcı ortam güvenliği gerektiren maden sahaları için exproof fan, ATEX fan, patlama korumalı maden fanı ve yüksek debili endüstriyel havalandırma çözümleri sunar.
Madenlerde kullanılacak fanlar, standart ürün seçimiyle belirlenmemelidir. Ortamın patlayıcı gaz riski, toz riski, çalışma alanı, havalandırma planı ve sertifika gereklilikleri birlikte değerlendirilmelidir.
Pronaex, yüksek riskli sahalarda kullanılacak Exproof Zone 0 Maden Fanı, ATEX maden fanı, exproof ana havalandırma fanı ve exproof tali havalandırma fanı çözümlerinde projeye özel değerlendirme yaklaşımı sunar.
Exproof Zone 0 maden fanı, yüksek riskli patlayıcı atmosferlerde güvenli havalandırma sağlamak için kullanılan patlama korumalı endüstriyel fan çözümüdür. Maden uygulamalarında ürünün ATEX Group I M1 veya M2 uygunluğu ayrıca kontrol edilmelidir.
Zone 0, patlayıcı gaz, buhar veya sis atmosferinin sürekli, uzun süreli ya da sık oluşabildiği alanları ifade eder. Bu nedenle Zone 0 alanlarda kullanılacak ekipmanlarda çok yüksek güvenlik seviyesi aranır.
Hayır. Maden fanlarında Zone 0 ifadesi tek başına yeterli değildir. Yeraltı madenleri ATEX Group I kapsamında değerlendirilir. Bu nedenle ürünün M1 veya M2 sınıfı, sertifika işaretlemesi ve maden ortamına uygunluğu kontrol edilmelidir.
Exproof maden fanları yeraltı madenleri, grizulu ocaklar, kör galeriler, tali havalandırma noktaları, patlatma sonrası gaz tahliyesi, tünel çalışmaları ve metan riski bulunan alanlarda kullanılır.
Exproof maden fanı, zararlı ve patlayıcı gazların tahliyesine, temiz hava akışının sağlanmasına ve çalışma alanında güvenli hava sirkülasyonu oluşturulmasına yardımcı olur.
Exproof maden fanı fiyatları; hava debisi, statik basınç, motor gücü, ATEX sertifikası, Group I M1/M2 uygunluğu, fan tipi, gövde yapısı, kanal bağlantısı ve özel üretim ihtiyacına göre değişir.
Ürünün kullanılacağı maden tipi, gaz ve toz riski, ATEX işaretlemesi, Group I uygunluğu, hava debisi, basınç değeri, motor yapısı, IP koruma sınıfı ve teknik sertifikaları mutlaka kontrol edilmelidir.
Hayır. Ana havalandırma fanı madenin genel hava dolaşımını sağlarken, tali havalandırma fanı belirli galerilerde, hazırlık çalışmalarında veya lokal bölgelerde hava akışı oluşturmak için kullanılır.
Exproof Zone 0 maden fanı, yüksek riskli patlayıcı atmosferlerde güvenli havalandırma sağlamak için kullanılan özel bir endüstriyel fan çözümüdür. Yeraltı madenlerinde metan, grizu, yanıcı toz ve zararlı gaz riski bulunduğu için kullanılacak fanın standart endüstriyel fanlardan farklı olarak patlama korumalı yapıda olması gerekir.
Bu ürün grubunda yalnızca yüksek hava debisi yeterli değildir. ATEX sertifikası, Group I M1/M2 uygunluğu, motor koruması, pervane yapısı, statik elektrik kontrolü, sıcaklık sınıfı, IP koruma seviyesi ve saha koşulları birlikte değerlendirilmelidir.
Pronaex, patlayıcı ortam güvenliği gerektiren maden sahaları için Exproof Zone 0 Maden Fanı, ATEX maden fanı, exproof ana havalandırma fanı ve exproof tali havalandırma fanı çözümlerinde projeye özel teknik değerlendirme sunar.
